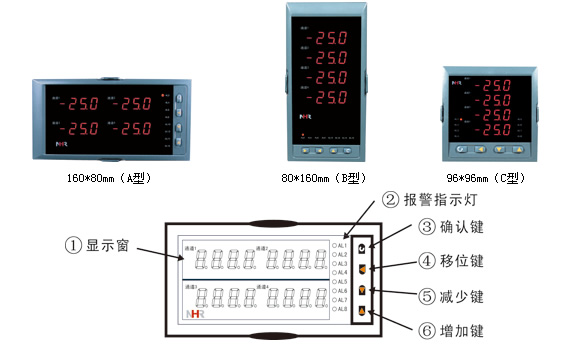

LD-5740系列四回路测量显示控制仪

概述:

LD-5740系列四回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、 打印等处理，构成数字采集系统及控制系统。
★四屏LED数码显示。
★可同时检测4路测量信号，各输入通道测量信号互不干扰。
★具备36种信号输入功能，各通道可同时输入不同的信号类型；0.2％级测量精度。
★可带8路分别报警输出功能和4路分别变送输出功能。
★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
★仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能。
★带DC24V馈电输出，为现场变送器配电。
★输入、输出、电源、通讯相互之间采用光电隔离技术。
★参数设定密码锁定，参数设置断电永久保存，具备参数恢复系统原始设置功能。


仪表接线图

注：
1、上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。
2、统一变送输出的接线端子在1号输出端子上。
